Pe acest site puteti vedea seismograme ale cutremurelor din Romania (Vrancea), inregistrate incepand cu mai 2005, cu doua seismografe construite personal. Unul din seismografe este un seismograf de tip Lehman ( accelerometru de velocitate mica, adica foarte sensibil, pentru detectarea cutremurelor mici ), iar celalalt, un accelerometru de velocitate mare, pentru cutremure puternice (mai mari de 4.8 grade Richter). Semnalul generat de seismografe este preluat prin intrarea "line-in" a placii audio si inregistrat cu un software de editare audio (Adobe Audition 1.0).
Din data de 30 August 2005, sistemul de inregistrare a fost perfectionat prin adaugarea unui amplificator intre seismograful de mica velocitate si intrarea "line-in". Astfel, se pot inregistra vibratii cu o amplitudine cu mult mai mica decat inainte.
Din data de 14 Septembrie 2005, seismograful de mica velocitate, care era prezentat in pagina cu schite, a fost inlocuit cu un seismograf de tip Lehman, care permite inregistrarea unor vibratii de amplitudine extrem de mica.
De asemenea, au fost rezolvate problemele cu securitatea sistemului de operare, deci nu vor mai exista seisme neinregistrate, decat daca vor fi mult prea slabe sau in cazul unei eventuale pene de curent.
Pentru interpretarea seismogramelor: pe verticala, scara e gradata in procente din valoarea maxima pe care o poate avea semnalul, iar pe orizontala se afla timpul. Pentru unele seismograme a fost necesar un proces de amplificare, pentru a se putea vedea clar unda seismica inregistrata. Astfel, unele seismograme pot aparea cu intesitate aproape maxima. Aceasta nu inseamna ca seismul a fost foarte puternic. Este doar rezultatul amplificarii.
Numai pentru primele 2 seismograme, timpul are sintaxa hh:mm:ss:sutimi. Restul seismogramelor au timpul de trei ori mai rapid decat in realitate, adica 3 * hh : 3 * mm : 3 * ss : 3 * sutimi. Aceasta problema apare din cauza ca inregistrarea este realizata cu o frecventa (bit rate) de 100 Hz, ceea ce reduce mult zgomotul radio, permitand o calitate si o acuratete mai buna a seismogramelor. Nu am reusit sa imi dau seama care este cauza problemei. In curand voi achizitiona o noua placa audio pentru inregistrare. Sper ca problema sa se rezolve astfel.
Pentru intrebari, comentarii si sugestii, scrieti la
alexe_emil@hotmail.com , sau sunati la telefon 0726 937 200.
Site-uri utile:
Perfect nails--- lista cu cutremure recente de pe intreg globul
Romanian Scientific Artifacts --- estimeaza ce magnitudine ar avea un cutremur, daca s-ar produce in ziua respectiva in Vrancea (practic incarcatura seismica a faliei)
Estimare curenta :
Institutul National de Fizica a Pamantului --- site-ul oficial al institutului
Monitor Seismic IRIS --- cutremure recente, mai mari de 4 grade Richter, de pe intreg globul
HELICORDER INFP --- seismograme in timp real de la toate statiile seismice din Romania ( updatate de 1-2 ori pe zi )
Mai jos puteti vedea seismogramele inregistrate incepand cu mai 2005 :

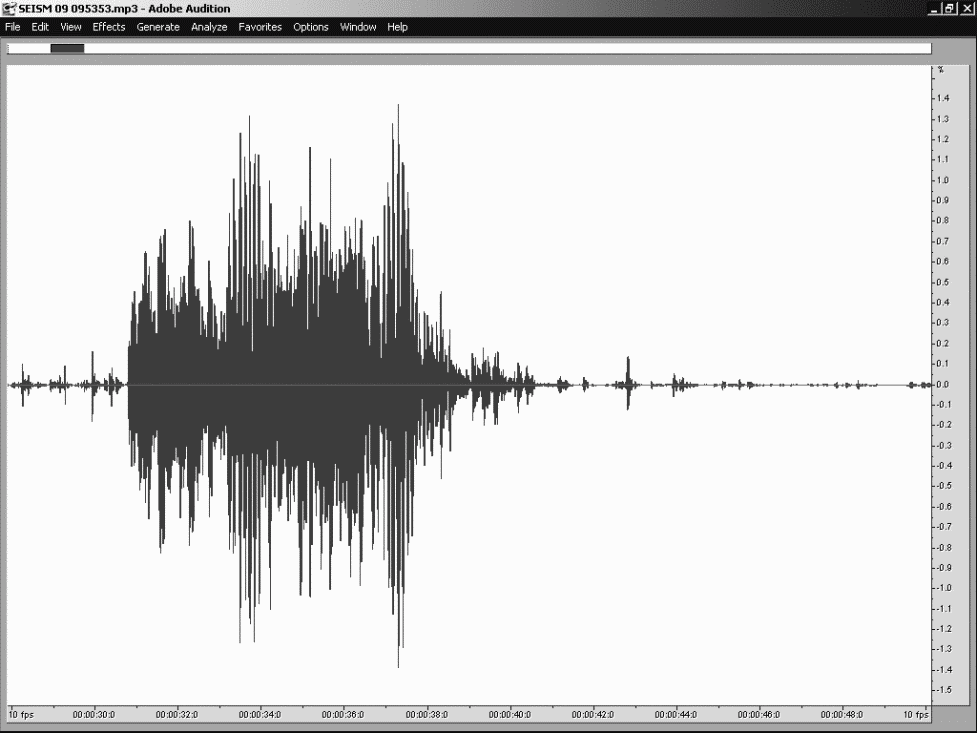

09 MAI 2005
4.4 ML
09:53:53
Cutremur inregistrat doar cu seismograful de mare velocitate.

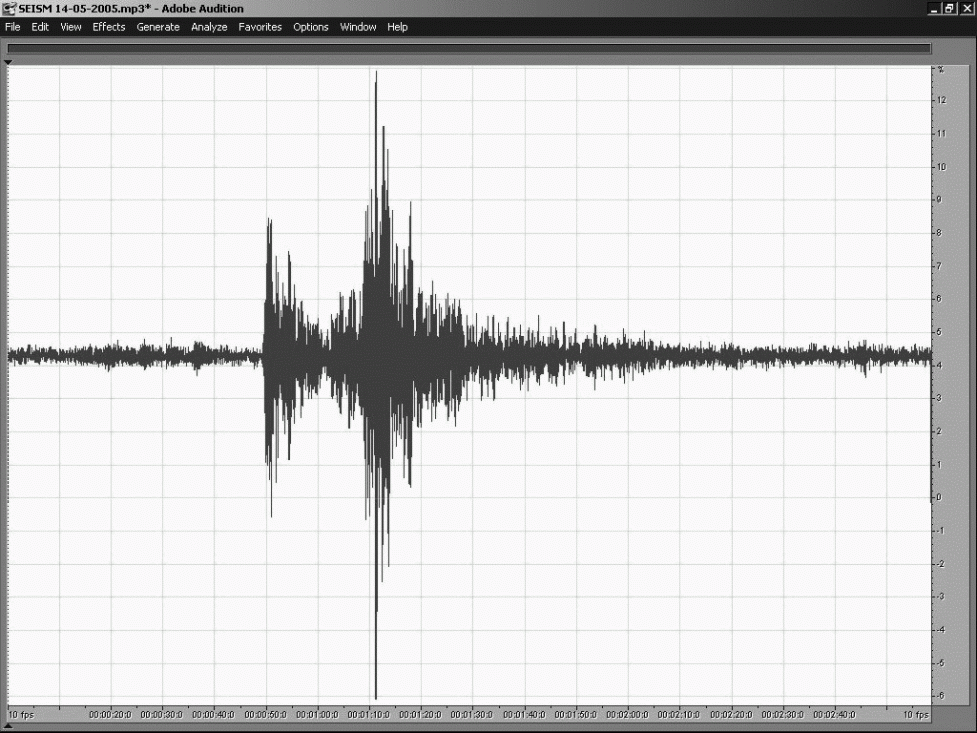

14 MAI 2005
5.1 mb
04:53:20
Cutremur inregistrat doar cu seismograful de mare velocitate.
18 IUNIE 2005
5.0 mb
18:16:40

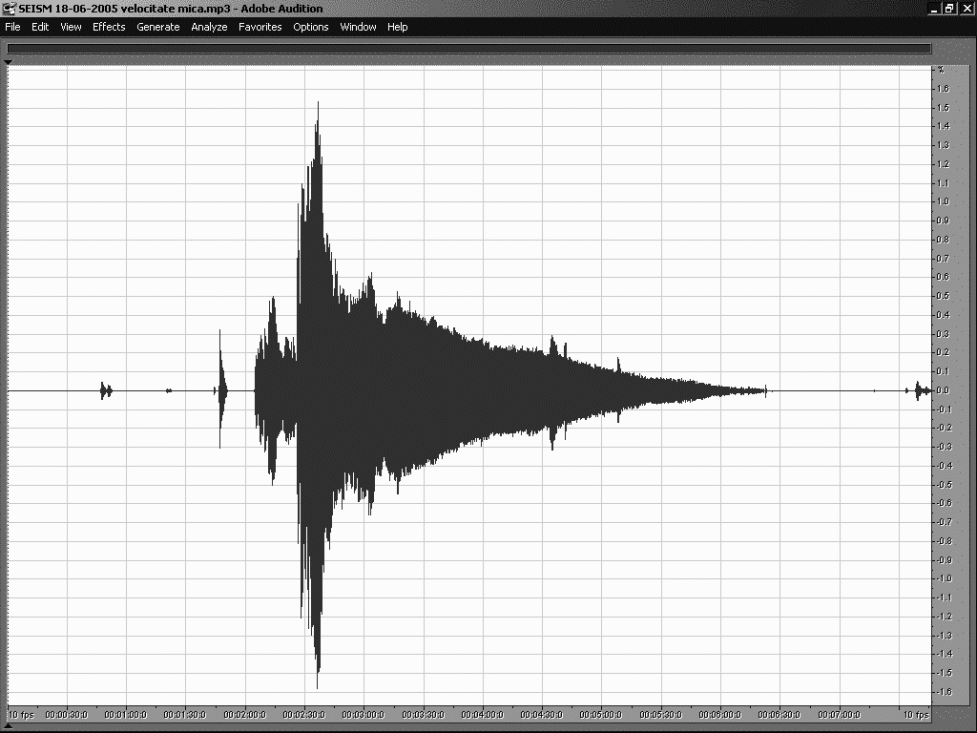

Inregistrarea facuta cu seismograful de mica velocitate (a se observa distorsiunea de la final, datorata ramanerii in oscilatie a seismografului, dupa seism) :

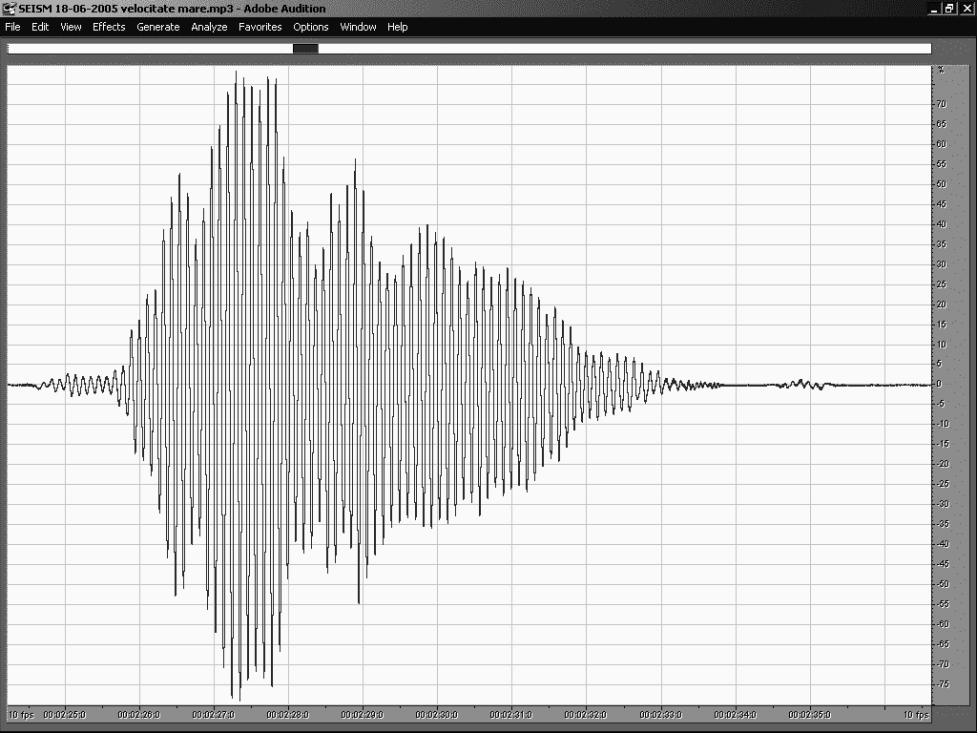

Inregistrarea facuta cu seismograful de mare velocitate :
16 IULIE 2005
3.5 ML
04:12:02
Seismul a fost anuntat initial pe EMSC si la TV cu o magnitudine de 5.3 ML Richter. Ulterior, valoarea a fost corectata. Cutremurul a fost prea slab pentru a putea fi inregistrat.
18 IULIE 2005
3.2 MD
21:34:59
Seismul nu a fost inregistrat. O seismograma a fost afisata timp de cateva zile, dar vibratiile respective avusesera loc cu cateva minute inainte de cutremur, deci nu au fost de provenienta seismica.
02 AUGUST 2005
4.1 MD
12:33:31

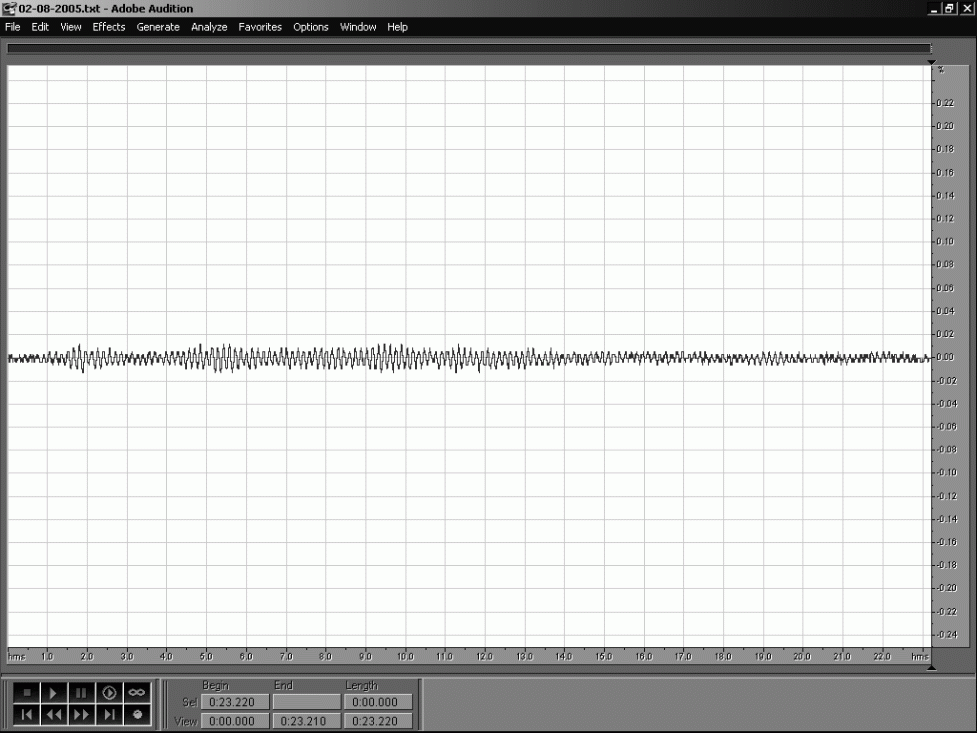

Inregistrarea facuta cu seismograful de mica velocitate :
15 AUGUST 2005
3.9 MD
18:20:26
Seismul nu a fost inregistrat din cauza infectarii sistemului cu virusul Agobot. La momentul producerii seismului, sistemul de calcul se afla sub procesul de dezinfectare, perioada in care inregistrarea nu a fost posibila.
17 AUGUST 2005
4.0 MD
16:35:24
Seismul nu a fost inregistrat din cauza infectarii sistemului cu virusul Agobot. La momentul producerii seismului, sistemul de calcul se afla in procesul de inregistrare, dar dupa cateva minute s-a blocat, ca urmare a activitatii virusului. A fost necesar un reset, dupa care nu am mai putut face nimic pentru a recupera inregistrarea.
19 AUGUST 2005
4.1 ML
10:12:24
Seismul nu a fost inregistrat din cauza infectarii sistemului cu virusul Agobot. La momentul producerii seismului, sistemul de calcul se afla in procesul de upgradare a sistemului de operare, de la Windows 2000 la Windows XP Service Pack 2.
19 AUGUST 2005
3.9 ML
21:34:42
Seismul nu a fost inregistrat. La momentul producerii seismului, vibratiile de alta origine decat seismica au "acoperit" undele seismice.
24 AUGUST 2005
3.6 ML
01:54:01
Seismul nu a fost inregistrat. Probabil a fost prea slab pentru a putea fi inregistrat.
24 AUGUST 2005
2.6 ML
17:42:13
Seismul a fost prea slab pentru a putea fi inregistrat.
24 AUGUST 2005
3.0 ML
20:20:24
Seismul a fost prea slab pentru a putea fi inregistrat.

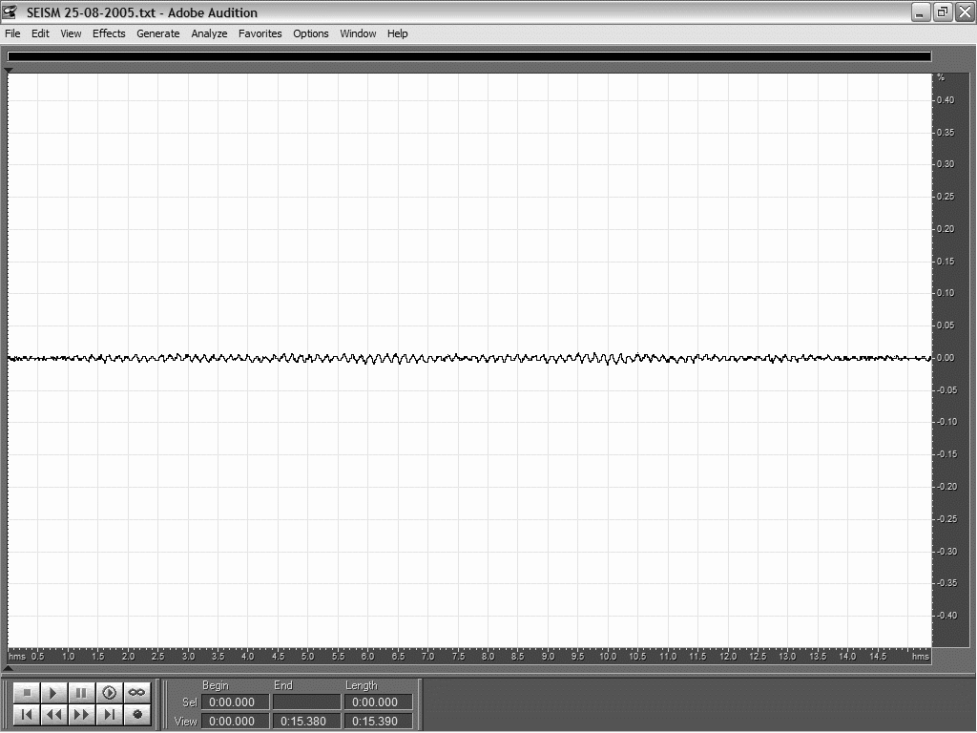

25 AUGUST 2005
4.0 ML
20:53:56
Inregistrarea facuta cu seismograful de mica velocitate :
5 SEPTEMBRIE 2005
4.2 mb
17:23:33

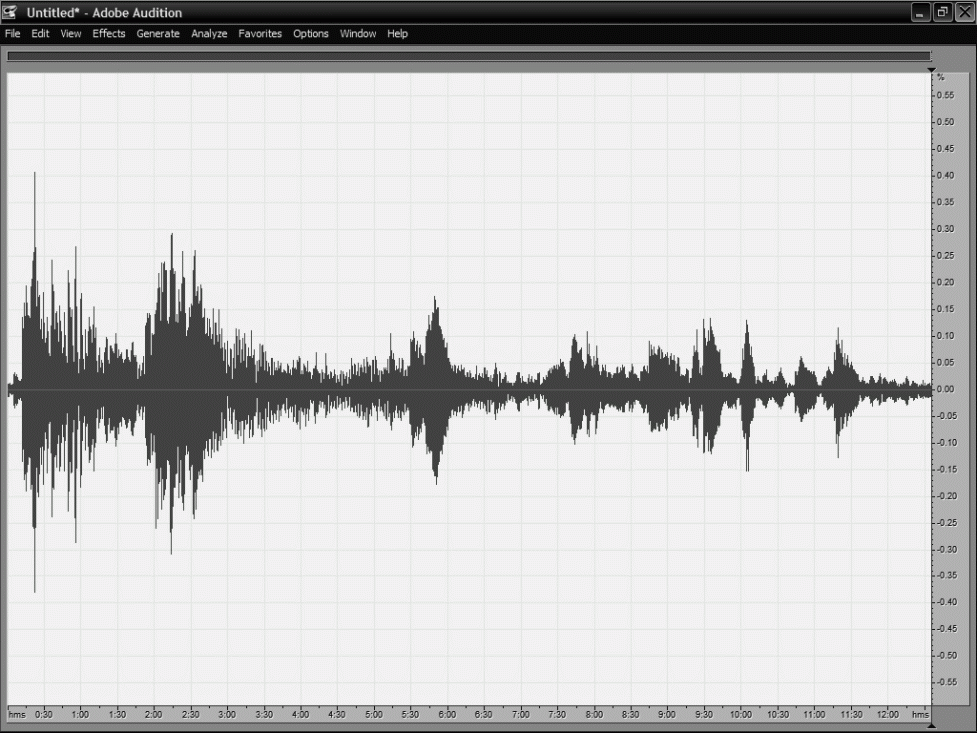

Inregistrarea facuta cu seismograful de mica velocitate :

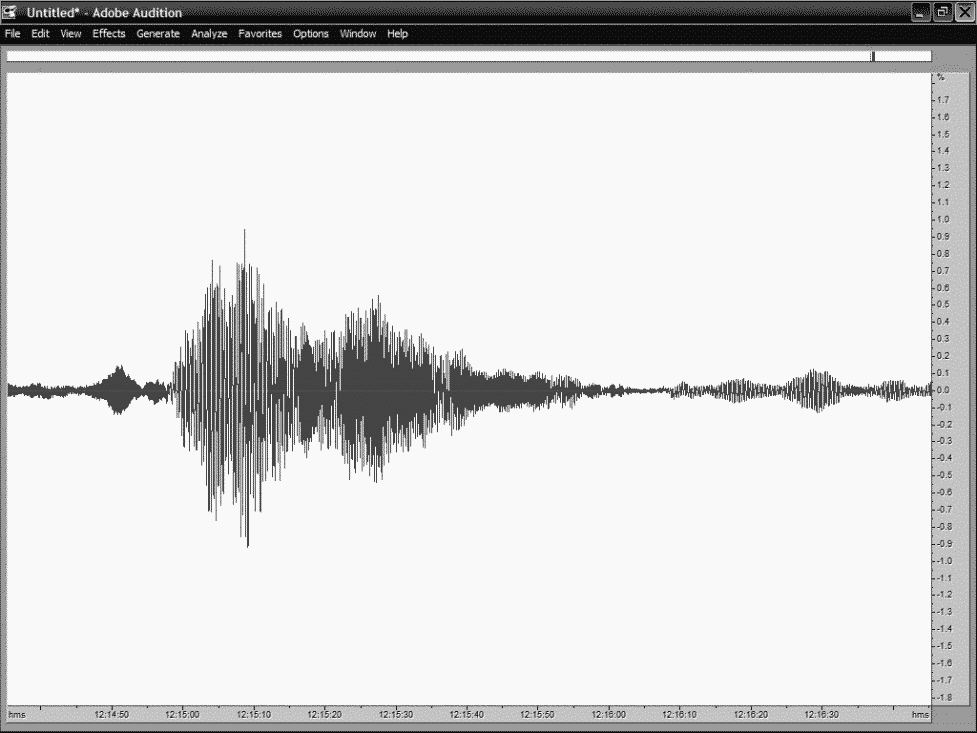

Inregistrarea facuta cu seismograful de mare velocitate :
8 SEPTEMBRIE 2005
4.8 mb
19:35:50
Seismul nu a putut fi inregistrat din motive tehnice.
10 SEPTEMBRIE 2005
3.6 MD
07:56:54
Seismul nu a putut fi inregistrat din motive tehnice.
10 SEPTEMBRIE 2005
3.3 MD
08:29:36
Seismul nu a putut fi inregistrat din motive tehnice.
10 SEPTEMBRIE 2005
3.6 MD
10:39:34
Seismul nu a putut fi inregistrat din motive tehnice.
10 SEPTEMBRIE 2005
2.9 MD
11:02:09
Seismul nu a putut fi inregistrat din motive tehnice.

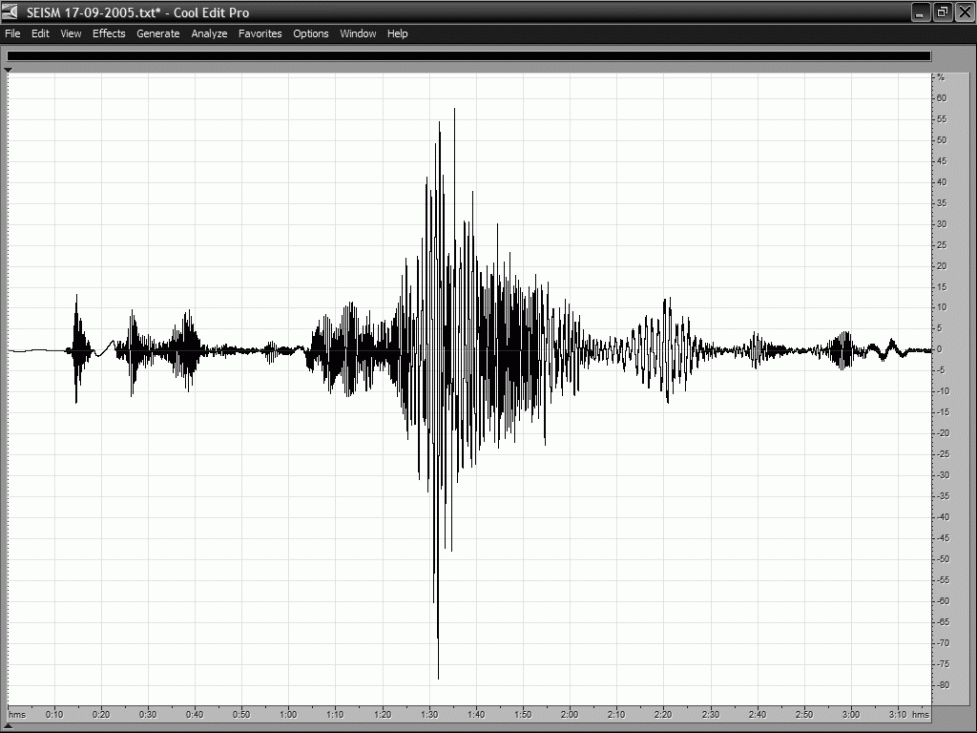

17 SEPTEMBRIE 2005
3.8 Ms
09:08:42
Inregistrarea facuta cu seismograful de mica velocitate tip Lehman :
27 SEPTEMBRIE 2005
2.4 ML
01:46:59
Seismul nu a fost inregistrat ( prea slab / zgomot puternic cauzat de alte surse de vibratii )
27 SEPTEMBRIE 2005
3.4 ML
17:50:40
Seismul a fost relativ puternic ( pentru seismografe ), dar nu a fost inregistrat din cauza unei pene de curent.
29 SEPTEMBRIE 2005
3.6 ML
05:59:57
Seismul a fost prea slab pentru a putea fi inregistrat ( adancime prea mare )
02 OCTOMBRIE 2005
3.4 MD
04:08:08
Seismul a fost prea slab pentru a putea fi inregistrat ( adancime mare si zgomot prea puternic )
13 OCTOMBRIE 2005
3.7 ML
06:23:01
Seismul nu a fost inregistrat din cauza unor probleme hardware.
13 OCTOMBRIE 2005
4.3 ML
17:03:20
Seismul nu a fost inregistrat din cauza unor probleme hardware.
